Sony Ericsson Z770i 極限維修大挑戰(組裝篇)

閱讀這篇前請先參考:
Sony Ericsson Z770i 極限維修大挑戰(分解篇)



把我的Z770i拆解後,在Yahoo拍賣上找到了賣排線跟全新原廠殼的賣家,
便花了一點時間買來了(其中殼還讓我等了兩個禮拜多呢)

首先先看買來的排線,排線與聽筒、喇叭是一起的。
排線是在雙連站附近的一個買家那找到的,此時外殼還在等。

排線與上蓋螢幕模組。

 先將排線安裝至上蓋螢幕模組上。

再裝上相機鏡頭元件,不含外殼的上蓋總成就算完成了。

在外殼來之前,我有先吧上蓋總成街上主機板看看,似乎是可以開機。

終於,上蓋的賣家通知東西到了,便到師大/台電大樓附近去把東西拿回來。


外殼模組已經附上鍵盤、天線、話筒了,所以這部分不用煩惱。

首先,來組裝上蓋,排線本身有幾個點附有雙面膠,用黏貼的方式固定。

 把螢幕清乾淨再封起來。

這個是釣飾孔的掛勾。

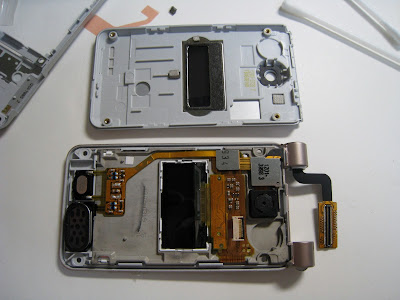

主螢幕那側的殼裝好,排線要小心安置在轉軸區,免得弄壞。

再蓋上外螢幕那側的蓋子,上蓋就組裝好了,釣飾孔在轉軸的其中一邊。


上蓋跟下蓋,怎麼組合,有點挑戰性。

因為空間非常小。

所以是要在不弄壞東西的前提下,稍微用點力,
然後把中間的金屬轉軸頂過去,同時也要小心處理上蓋排線。

合體完成。

新舊比一比,左邊是新的,有上蓋排線跟下蓋排線。

手機突然有種煥然一新的感覺。(廢話,都換新殼了)


準備安裝主機板,要先連接上蓋排線,再放到定位。

主機板的部份,我用棉花棒沾酒精把各個角落都清乾淨了。

連接好上蓋排線後的主機板,已經放到定位,可以看到電池跟SIM卡接點。
兩側有電源/傳輸線槽跟M2記憶卡槽。

接上下蓋排線跟天線。

新舊被蓋比一比。

記得安裝音量按鍵。

這是音量按鍵。

這是音量按鍵裝上去的樣子

 一切就續,鎖上背蓋,緊張時刻到了。

 嗯,外螢幕顯示充電中,是好現象。

打開來,裡面的主螢幕也正常,帥啦。

裝上SIM卡,開始測試。

最後,這隻手機是成功修復了,功能也都正常,超級感動的。
甚至本來常常當機的狀況都大幅改善,
不過最近,我打算讓這隻手機退休了(現在也不是主力機囉),這隻我會留起來當作紀念品。
